Jácena de cubierta tipo "Delta"

Descripción:

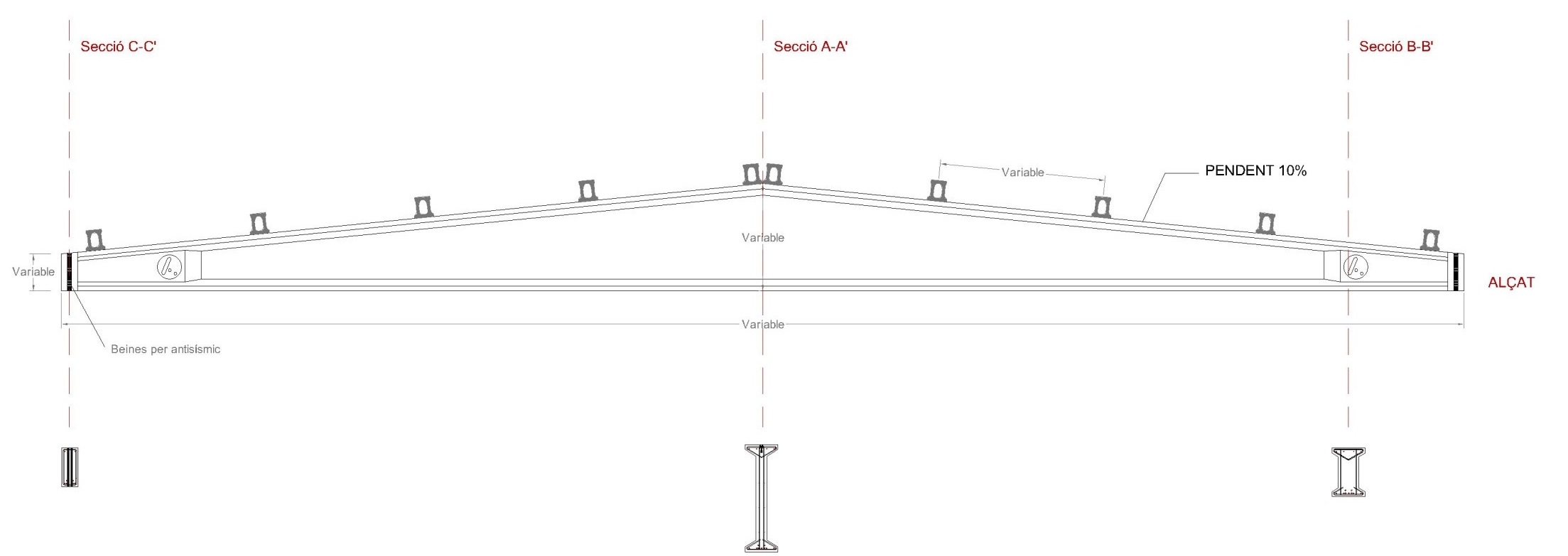

Son las vigas de cubierta de canto variable con un 10% de pendiente para salvar grandes luces en naves industriales sin pilares intermedios.

Se fabrican armadas o pretensadas según la longitud. Con sección doble T, el ancho y el canto central es variable según el cálculo de cargas a soportar.

Delta tipo armada: Se fabrica hasta 16 metros de longitud. La base tiene 35 cm de ancho y el canto central oscila desde 80 a 120 cm de altura.

Delta tipo pretensada: Se fabrica en dos tipologías llegando a 30 metros:

• Hasta 22 metros con base 40 cm y altura central de 130 a 160 cm.
• Hasta 30 metros con base 50 cm y altura central de 160 a 210 cm.
