Pilares armados

Descripción:

Los pilares son los elementos verticales que conforman los pórticos. Los fabricamos en formato cuadrado y rectangular y las dimensiones vienen determinadas principalmente por el cálculo de las cargas que soportan.

Las características principales a definir en el pilar serían el empotramiento con cimentación y/o muro, el encaje superior según elemento que recibe y los posibles rebajes laterales para encajar cerramientos, según necesidades.

Empotramiento tipo cáliz: Es el más utilizado por su versatilidad y tolerancia de colocación. Se fija mediante cuñas de aplomado.

Empotramiento atornillado: Consiste en una barra corrugada roscada en un extremo que se ancla en la zapata, muro o pilar y que, junto con el pie de pilar, permite realizar conexiones atornilladas con el pilar prefabricado. Más exigente de ejecución, permite reducir el canto de la cimentación.

Empotramiento con vaina: La vaina corrugada consiste en un perfil tubular grecado (redondo o rectangular) para conectar el pilar prefabricado con la cimentación. Tiene la misma ventaja que el tipo atornillado, pero el montaje del pilar es más costoso.

Empotramiento mixto: La combinación de cimentación mediante vaina corrugada y tornillo de anclaje permite una optimización de costes, manteniendo la precisión y la velocidad de montaje.

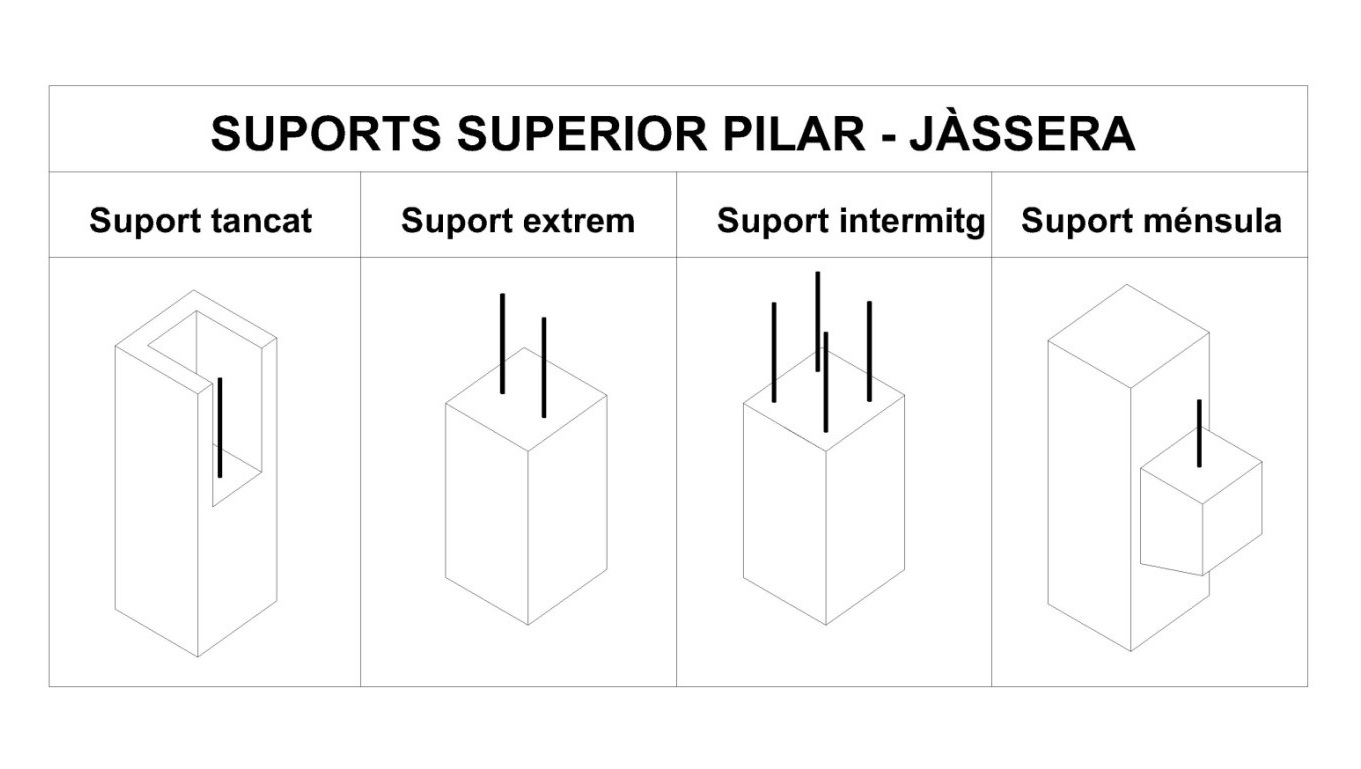

Las cabezas de los pilares pueden ser de muchas tipologías distintas según el elemento que reciben en la parte superior.

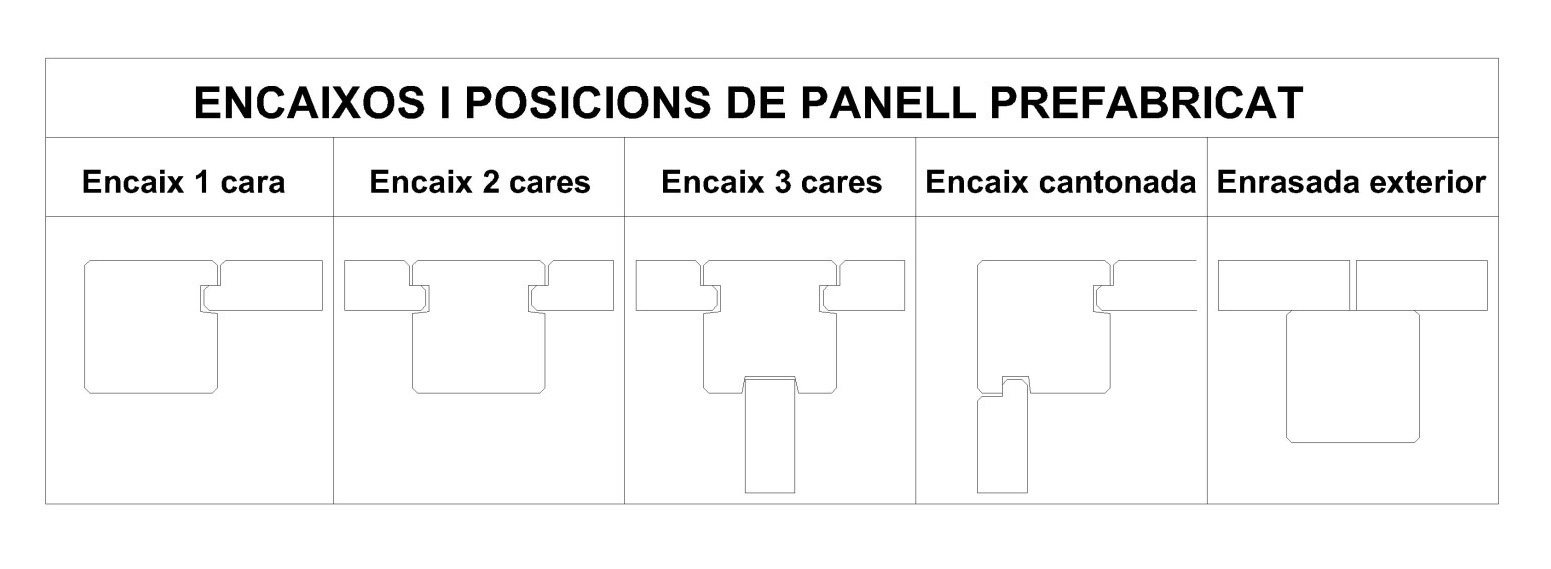

Los pilares pueden fabricarse con ménsulas en todas sus caras y altura a convenir para sostener elementos intermedios. También pueden tener encajes en sus caras para recibir paneles prefabricados, tal y como se muestra:
